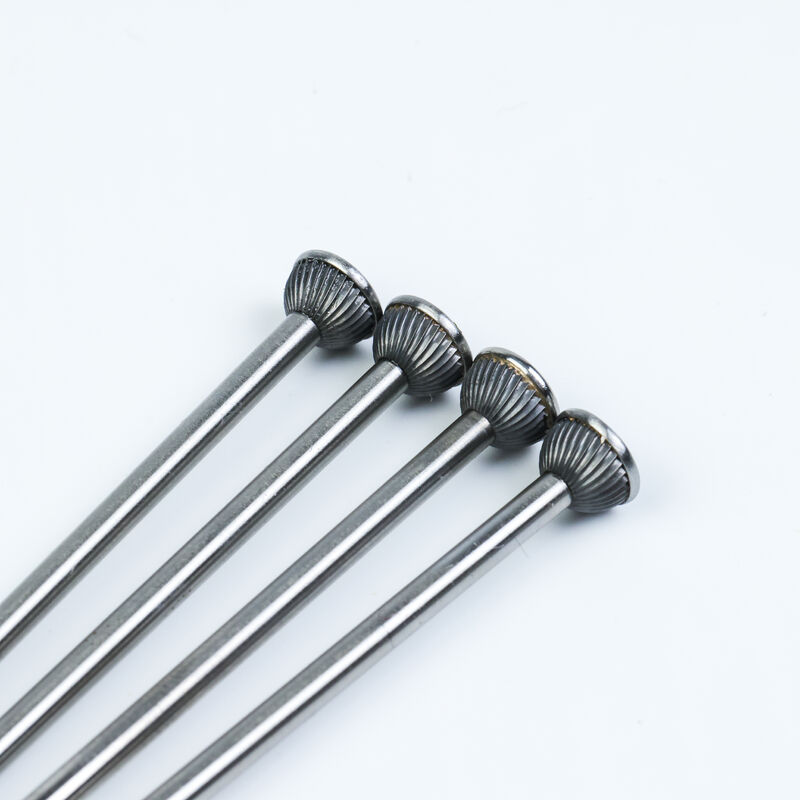

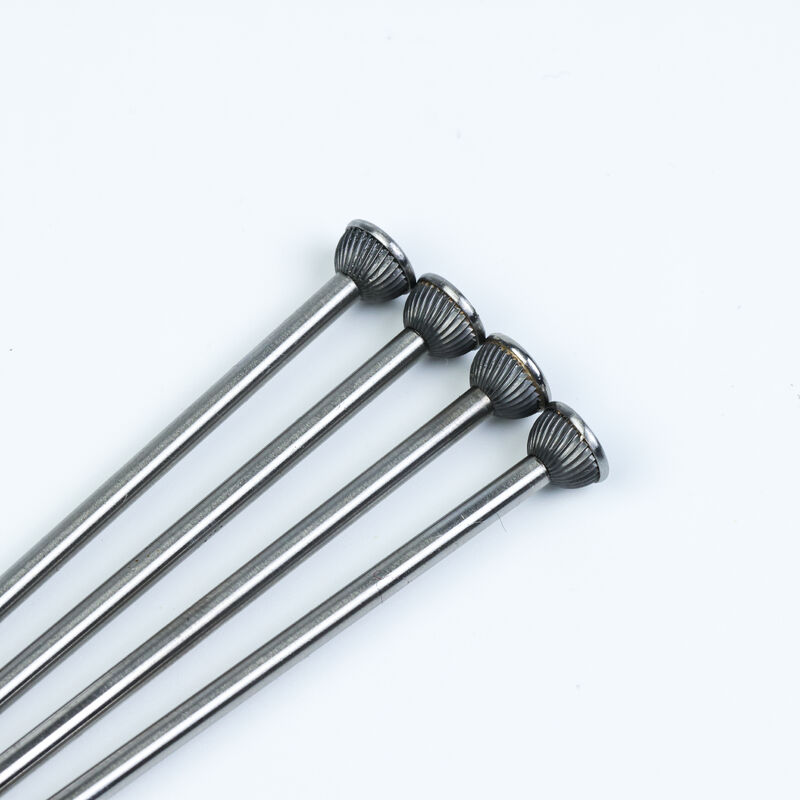

SV-BF Outil de débroussaillage hémisphérique pour pièces métalliques usinées CNC de précision

Outil d'ébavurage hémisphérique SV-BF pour pièces métalliques usinées de précision sur CNC

L'outil d'ébavurage hémisphérique SV-BF est capable d'ébavurer les trous traversants avec un rapport d'ouverture de 1:1 pendant le processus d'usinage. Cet outil est utilisé de la même manière que tout outil de coupe monté sur un porte-outil ou un magasin d'outils de fraiseuse. Il élimine spécifiquement les bavures à l'intersection des trous traversants sans endommager les parois du trou. Le processus d'ébavurage est effectué selon les exigences propres du client, résultant en de légers chanfreins irréguliers ou en des congés de rayon adoucis après l'élimination du profil de bavure.

Solution

Pour éviter que cette situation ne se produise, la méthode de passes d'usinage multiples peut être employée. La réduction de la vitesse de rotation lors de la dernière passe améliorera la finition de surface. Pour un usinage en une seule passe, des ajustements aux paramètres d'usinage peuvent être effectués (augmentation de la vitesse d'avance, augmentation de la quantité d'avance, réduction de la vitesse de rotation, allongement de la tige de serrage).

Généralement, lorsqu'il est utilisé sur un tour, la plage de vitesse admissible pour le diamètre réel du profil d'avance D1 est de 20 à 100 tr/min. Ce paramètre peut être converti en vitesse d'avance pendant l'usinage. Pour plus de détails, reportez-vous à la figure de droite (à ce stade, ignorez le dégagement de sécurité entre l'axe de l'outil et le trou de la pièce).

Caractéristiques de rigidité de l'outil

Plus la rigidité de l'outil de coupe est élevée, plus la force de coupe est importante. Cette rigidité (c'est-à-dire la pression de coupe) peut être régulée en modifiant la longueur de l'axe de l'outil. Plus l'axe est court, plus la force de coupe est importante, et par conséquent, plus le volume de coupe est grand.
